Koje su karakteristike brzine i momenta rotacionog zgloba?

U oblasti mašinstva, rotirajući spojevi igraju ključnu ulogu u širokom spektru primena, od industrijskih mašina do vazdušnih sistema. Razumijevanje karakteristika brzine i momenta rotirajućeg zgloba je bitno za optimizaciju njegovih performansi i osiguravanje njegove pouzdanosti u različitim radnim uvjetima. Kao vodeći dobavljač rotirajućih spojeva, posvećeni smo pružanju detaljnog znanja o ovim karakteristikama kako bismo pomogli našim kupcima da donose odluke na osnovu informacija.

Osnove rotirajućih zglobova

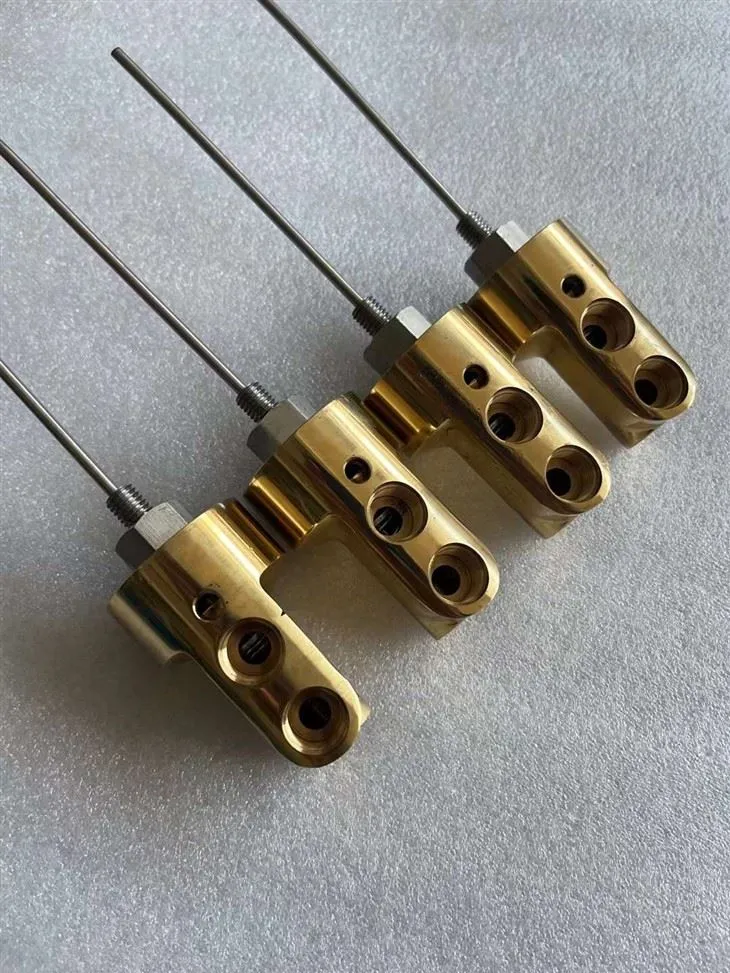

Rotirajući spoj, također poznat kao rotirajući spoj, je uređaj koji omogućava prijenos tekućine (kao što je voda, ulje ili plin) ili električnih signala od stacionarnog izvora do rotirajuće komponente. Postoje različite vrste rotirajućih zglobova, uključujućiKoaksijalni rotacioni zglob, koji je dizajniran za aplikacije gdje je potrebno precizno poravnanje i velika brzina rotacije, iRotirajući vodeni spoj, koji se obično koristi u sistemima za hlađenje ili čišćenje na bazi vode.

Brzinske karakteristike

Brzina kojom rotirajući zglob može da radi je kritičan faktor. Na njega utječe nekoliko aspekata dizajna i materijala.

Maksimalna brzina rotacije

Maksimalna brzina rotacije rotirajućeg zgloba određena je faktorima kao što su dizajn ležaja, kvalitet zaptivki i ravnoteža rotirajućih komponenti. Visokokvalitetni ležajevi sa niskim koeficijentima trenja mogu podržati veće brzine rotacije. Na primjer, precizni kuglični ležajevi se često koriste u rotirajućim spojevima dizajniranim za primjenu velikih brzina. Pečati takođe igraju vitalnu ulogu; ako brtve stvaraju previše trenja, mogu ograničiti maksimalnu brzinu i uzrokovati prekomjerno stvaranje topline.

Brzina - zavisno od trošenja

Kako se brzina rotacije povećava, mijenja se i habanje komponenti rotacionog zgloba. Pri malim brzinama, habanje može biti uglavnom zbog statičkog trenja i prisutnosti zagađivača u tekućini. Međutim, pri velikim brzinama nastupaju dinamičke sile. Centrifugalne sile mogu uzrokovati deformaciju brtvi, što dovodi do povećanog curenja i ubrzanog trošenja. Osim toga, velika brzina rotacije može uzrokovati neravnomjerno opterećenje na ležajevima, što može dovesti do prijevremenog kvara ležaja.

Brzina i podmazivanje

Pravilno podmazivanje je neophodno za održavanje performansi brzine rotacionog zgloba. Maziva smanjuju trenje između pokretnih dijelova, odvode toplinu i sprječavaju koroziju. Pri malim brzinama može biti dovoljno jednostavno podmazivanje mašću. Ali kako se brzina povećava, često su potrebni sistemi za podmazivanje na bazi ulja. Ovi sistemi mogu obezbediti bolje hlađenje i efikasnije podmazivanje u uslovima velike brzine.

Karakteristike obrtnog momenta

Moment je još jedan važan parametar kada su u pitanju rotirajući spojevi. Povezan je sa silom potrebnom za rotaciju zgloba i otporom na koji nailazi tokom rada.

Početni obrtni moment

Početni moment je moment potreban za pokretanje rotacije zgloba iz stacionarnog položaja. Na njega utiču faktori kao što su predopterećenje ležajeva, statičko trenje brtvi i viskozitet tečnosti u zglobu. Visok startni moment može ukazivati ​​na probleme kao što su prekomjerno predopterećenje na ležajevima ili nepropusno zaptivanje. U nekim aplikacijama, mali startni moment je presudan, posebno kada se rotirajući zglob pokreće motorom male snage.

Radni obrtni moment

Radni moment je moment potreban za održavanje rotacije zgloba na konstantnoj brzini. Na njega utiču sile trenja unutar zgloba, pritisak fluida koji se prenosi i spoljašnja opterećenja koja deluju na rotirajuću komponentu. Na primjer, u hidrauličkom rotirajućem zglobu, pritisak hidrauličke tekućine može povećati radni moment. Ako je radni moment previsok, to može dovesti do povećane potrošnje energije i može uzrokovati pregrijavanje motora koji pokreće zglob.

Dizajn obrtnog momenta i brtve

Dizajn zaptivki ima značajan uticaj na karakteristike obrtnog momenta rotacionog spoja. Različite vrste zaptivki, kao što su usne zaptivke, mehaničke zaptivke i O - prstenovi, imaju različita svojstva trenja. Zaptivke za usne, na primjer, općenito imaju niži početni moment u odnosu na mehaničke brtve, ali mogu imati veće stope curenja. Mehaničke brtve, s druge strane, mogu pružiti bolje performanse zaptivanja, ali mogu zahtijevati veći radni moment zbog složenijeg dizajna.Rotary Union Sealspažljivo su dizajnirani da uravnoteže zahtjeve performansi zaptivanja i momenta.

Interakcija između brzine i obrtnog momenta

Karakteristike brzine i momenta rotacionog zgloba su međusobno povezane.

Brzina - krivulja obrtnog momenta

Kriva brzina-moment rotacionog zgloba pokazuje odnos između brzine rotacije i momenta potrebnog za pokretanje zgloba. Općenito, kako se brzina rotacije povećava, okretni moment potreban za održavanje rotacije može se povećati zbog povećanih sila trenja i dinamičkih sila. Međutim, u nekim slučajevima, uz pravilan dizajn i podmazivanje, obrtni moment može ostati relativno konstantan u određenom rasponu brzine.

Uticaj na performanse sistema

Razumijevanje interakcije između brzine i obrtnog momenta je ključno za ukupne performanse sistema u kojem se koristi rotirajući zglob. Na primjer, u robotskoj ruci, karakteristike brzine i momenta rotirajućih zglobova određuju brzinu kretanja ruke, preciznost i nosivost. Ako odnos brzine i momenta nije pravilno uzet u obzir, robotska ruka može doživjeti sporo kretanje, neprecizno pozicioniranje ili čak mehanički kvar.

Primjene i razmatranja

Karakteristike brzine i momenta rotirajućih spojeva variraju ovisno o primjeni.

Industrial Machinery

U industrijskim mašinama kao što su štamparske mašine, alatne mašine i oprema za pakovanje, rotirajući spojevi se koriste za prenos fluida ili električnih signala do rotirajućih delova. U ovim aplikacijama često je potrebna ravnoteža između rada pri velikim brzinama i zahtjeva za malim obrtnim momentom. Na primjer, u presi za štampanje, rotirajući spojevi moraju da rade pri velikim brzinama kako bi bili u toku sa procesom štampanja, a istovremeno imaju nizak obrtni moment kako bi se smanjila potrošnja energije pogonskih motora.

Vazdušne aplikacije

U vazduhoplovnim aplikacijama, rotirajući spojevi se koriste u komponentama kao što su motori aviona, kontrolne površine i satelitske antene. Ove primjene zahtijevaju rotirajuće spojeve koji mogu raditi pri ekstremno velikim brzinama iu teškim uvjetima okoline. Zahtjevi zakretnog momenta su također kritični, jer spojevi moraju biti u stanju podnijeti velika dinamička opterećenja tokom leta.

Odabir pravog rotacionog zgloba

Prilikom odabira rotacionog zgloba na osnovu njegovih karakteristika brzine i momenta, treba uzeti u obzir nekoliko faktora.

Zahtjevi za prijavu

Prvo, razumjeti specifične zahtjeve aplikacije, uključujući potrebnu brzinu rotacije, kapacitet obrtnog momenta, vrstu tekućine ili signala koji se prenosi i uslove okoline. Na primjer, ako primjena uključuje okruženja s visokom temperaturom, rotirajući spoj bi trebao biti u stanju izdržati toplinu bez značajnog smanjenja performansi brzine i momenta.

Kompatibilnost sa sistemom

Uvjerite se da je rotirajući spoj kompatibilan s ostatkom sistema. Ovo uključuje razmatranje veličine, načina montaže i vrste veze. Rotirajući zglob bi takođe trebao biti u stanju da se glatko integriše sa motorom ili drugim pogonskim komponentama u sistemu.

Kontaktirajte nas za vaše potrebe za rotirajućim zglobovima

Kao pouzdani dobavljač rotirajućih spojeva, imamo široku paletu proizvoda s različitim karakteristikama brzine i momenta kako bismo zadovoljili vaše specifične zahtjeve. Bilo da vam treba aKoaksijalni rotacioni zglobza precizne aplikacije velike brzine ili aRotirajući vodeni spojza sisteme na bazi vode, možemo vam ponuditi pravo rješenje. Naš tim stručnjaka spreman je da Vam pomogne u odabiru najprikladnijeg rotacionog spoja za Vaš projekat. Ako imate bilo kakvih pitanja ili želite da razgovarate o vašim potrebama nabavke, slobodno nas kontaktirajte. Radujemo se što ćemo raditi s vama na optimizaciji performansi vašeg sistema.

Reference

• "Priručnik za mehanički dizajn" Roberta C. Juvinalla i Kurta M. Marsheka
• "Tehnologija Rotary Union: Principi i primjene" po industriji - specifični istraživački radovi
• Tehnička dokumentacija vodećih proizvođača ležajeva i brtvi
